Visaton FRS8M ― 2016年08月22日
以前から気になっていたユニットとは、Visaton製 FRS8M という 8cm（3.3インチ）フルレンジスピーカーで、さっそく入手した。
鉄板プレスフレームでペーパーコーンにラバーエッジ。
見た目は真っ黒で飾り気無しだが、黒光りしているセンターキャップがカッコイイ。
マグネットの直径は、ほぼ取り付け穴のサイズに近いという巨大なもので、FOSTEX の限定ユニットのようだ。
メーカー発表の周波数特性を見ると 10kHzに少し山があるが 200Hzぐらいから 20kHzまでフラットで、200Hz以下はだら下がり。
10kHzの山は高域のアクセントになって逆にイイ感じになるのではなかしら？
さらに、指向性が非常に優秀なので斜め方向から聴くようになるディスクトップ用スピーカーには最適かも。
また、マグネットが大きく 200Hz以降はだら下がりなので、バックロードホーンにも使えそう。
欠点は、フレームのツバが小さいので取り付け穴の工作は注意が必要で、前記したようにマグネット直径と取り付け穴のサイズが近いので、太いケーブルは無理だしファストン端子は使えないと思う。
新たにボックスを作るならバッフルの裏側から取り付けるような設計の方がイイかもしれない。
鉄板プレスフレームでペーパーコーンにラバーエッジ。
見た目は真っ黒で飾り気無しだが、黒光りしているセンターキャップがカッコイイ。
マグネットの直径は、ほぼ取り付け穴のサイズに近いという巨大なもので、FOSTEX の限定ユニットのようだ。
メーカー発表の周波数特性を見ると 10kHzに少し山があるが 200Hzぐらいから 20kHzまでフラットで、200Hz以下はだら下がり。
10kHzの山は高域のアクセントになって逆にイイ感じになるのではなかしら？
さらに、指向性が非常に優秀なので斜め方向から聴くようになるディスクトップ用スピーカーには最適かも。
また、マグネットが大きく 200Hz以降はだら下がりなので、バックロードホーンにも使えそう。
欠点は、フレームのツバが小さいので取り付け穴の工作は注意が必要で、前記したようにマグネット直径と取り付け穴のサイズが近いので、太いケーブルは無理だしファストン端子は使えないと思う。
新たにボックスを作るならバッフルの裏側から取り付けるような設計の方がイイかもしれない。
GSV8（M800）の特性 ― 2016年08月18日
M800 を取り付けた GSV8 の周波数特性を計測してみた。
スピーカーは 23インチの液晶ディスプレイの左右に直置きして、マイクはディスプレイ中央の正面から60cmほど離した位置（試聴ポイント）にセット。
なので、スピーカーから見ると軸上から30度ほど斜めの位置になる。
普段はサブウーハーも使用しているが、測定はサブウーハー無しの GSV8 単体で測定。

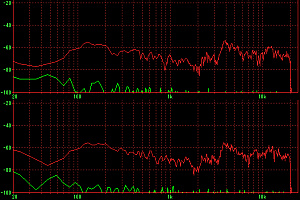

グラフの上がユニット交換前の FE87 の周波数特性。
下がユニット交換後の M800 の周波数特性。
特性だけじゃ音の良し悪しは分らないが、相変わらず音はイマイチ。
ソフトタッチというよりつまった感じで FOSTEX のユニットじゃないみたい。
しかし、Stereo誌のスピーカー制作記事では「きめが細かいナチュラルな音色」という感じで概ね高評価になっている。
まぁ雑誌の評価はそういうものだとしても、ブログ等のネットの評価もそれほど悪くない。
きめが細かいナチュラルな音（？）が好きな人が多いのかしら？
エージングが進むまで様子を見ようかとも考えたが、進んだところで大幅に改善しそうも無いように思うし、この音をモヤモヤしながら聴いているのも精神的に悪いので、以前から気になっていたユニットに交換することにした。
スピーカーは 23インチの液晶ディスプレイの左右に直置きして、マイクはディスプレイ中央の正面から60cmほど離した位置（試聴ポイント）にセット。
なので、スピーカーから見ると軸上から30度ほど斜めの位置になる。
普段はサブウーハーも使用しているが、測定はサブウーハー無しの GSV8 単体で測定。
グラフの上がユニット交換前の FE87 の周波数特性。
下がユニット交換後の M800 の周波数特性。
特性だけじゃ音の良し悪しは分らないが、相変わらず音はイマイチ。
ソフトタッチというよりつまった感じで FOSTEX のユニットじゃないみたい。
しかし、Stereo誌のスピーカー制作記事では「きめが細かいナチュラルな音色」という感じで概ね高評価になっている。
まぁ雑誌の評価はそういうものだとしても、ブログ等のネットの評価もそれほど悪くない。
きめが細かいナチュラルな音（？）が好きな人が多いのかしら？
エージングが進むまで様子を見ようかとも考えたが、進んだところで大幅に改善しそうも無いように思うし、この音をモヤモヤしながら聴いているのも精神的に悪いので、以前から気になっていたユニットに交換することにした。
M800 ― 2016年08月16日
今年の月刊Stereoのクラフト特集号も例年通り本誌のみを中古で購入するつもりだったが、お盆休みに突如新品購入した。
パソコン用に使用しているスピーカー FOSTEX GSV8 のユニット FE87 がだいぶくたびれてきているので、そろそろ交換したいと思っていたところ「付録の 8cmフルレンジユニットに交換してもいいか？」と、突然思い立ったのが経緯。
で、さっそくユニットを交換した。
アルミコーンなので元気に張り出してくる音かと思いきや、ソフトタッチの音で拍子抜け。
FE87 と比べると、高域は少し伸びてはいるが、つまった感じでボーカルは引っ込みぎみ。
8cmユニットでありながらもレンジを広げてバランスの取れたオール３的な音作りを狙ったのかもしれないが、逆につまらない音になっちゃったような感じかな。
優秀録音盤のCDを聴いても生気が無いし、これならくたびれた FE87 の方がまだマシだ。
まぁ、交換直後なので今後エージングで変わってくるのかもしれないが、期待薄という感じもする。
ん～～～！
パソコン用に使用しているスピーカー FOSTEX GSV8 のユニット FE87 がだいぶくたびれてきているので、そろそろ交換したいと思っていたところ「付録の 8cmフルレンジユニットに交換してもいいか？」と、突然思い立ったのが経緯。
で、さっそくユニットを交換した。
アルミコーンなので元気に張り出してくる音かと思いきや、ソフトタッチの音で拍子抜け。
FE87 と比べると、高域は少し伸びてはいるが、つまった感じでボーカルは引っ込みぎみ。
8cmユニットでありながらもレンジを広げてバランスの取れたオール３的な音作りを狙ったのかもしれないが、逆につまらない音になっちゃったような感じかな。
優秀録音盤のCDを聴いても生気が無いし、これならくたびれた FE87 の方がまだマシだ。
まぁ、交換直後なので今後エージングで変わってくるのかもしれないが、期待薄という感じもする。
ん～～～！
FE87の劣化？ ― 2013年04月06日
FOSTEX GSV8（ユニットはFE87）の特性があまりに酷いので、ユニットを FE83E に交換してみた。

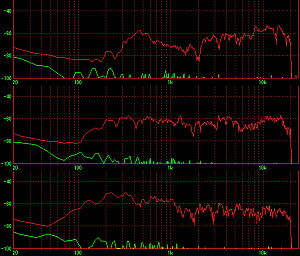

グラフは、上から、
１．ユニット交換前の GSV8（FE87） 単体の特性
２．ユニット交換後の GSV8（FE83E） 単体の特性
３．ユニット交換後の GSV8（FE83E）＋ 3Dウーハーの特性
の順で、
１と２はユニットの軸上正面50cmぐらいにマイクを設置し、３は視聴ポイントにマイクを設置。
ユニット交換後の GSV8 単体の特性はかなりイイ感じ。
もしユニット交換でも改善しなかったら、箱の3つあるポートをいくつか塞いでみるとか、吸音材を調整してみるなどの対策を考えていたが、その必要はないようだ。
今まで GSV8 に取り付けていた FE87 は、25年ぐらい前の製品なので、さすがに劣化ていたようです。
グラフは、上から、
１．ユニット交換前の GSV8（FE87） 単体の特性
２．ユニット交換後の GSV8（FE83E） 単体の特性
３．ユニット交換後の GSV8（FE83E）＋ 3Dウーハーの特性
の順で、
１と２はユニットの軸上正面50cmぐらいにマイクを設置し、３は視聴ポイントにマイクを設置。
ユニット交換後の GSV8 単体の特性はかなりイイ感じ。
もしユニット交換でも改善しなかったら、箱の3つあるポートをいくつか塞いでみるとか、吸音材を調整してみるなどの対策を考えていたが、その必要はないようだ。
今まで GSV8 に取り付けていた FE87 は、25年ぐらい前の製品なので、さすがに劣化ていたようです。
ディスクトップからディスクボトムへ ― 2013年04月04日
パソコン用システムのウーハーを机の下に移動してみた。
グラフは、上から、
１．GSV8 ＋ 3Dウーハー（逆相接続）の特性
２．GSV8 ＋ 3Dウーハー（同相接続）の特性
三方を壁に囲まれている場所に置いたので、100Hz手前で急降下だった低域が下に延びるようになった。
それはイイのだが、中域が凹みすぎ。
グラフは、上から、
１．GSV8 ＋ 3Dウーハー（逆相接続）の特性
２．GSV8 ＋ 3Dウーハー（同相接続）の特性
三方を壁に囲まれている場所に置いたので、100Hz手前で急降下だった低域が下に延びるようになった。
それはイイのだが、中域が凹みすぎ。
パソコン用システムの周波数特性 ― 2013年03月17日
パソコン用システムの周波数特性を測ってみた。
マイクは視聴位置（液晶ディスプレイの正面から50cmぐらい離れた位置）に設置。
グラフは、上から、
１．FOSTEX GSV8（ユニットは FE87） 単体の特性
２．3Dウーハー 単体の特性
３．GSV8 ＋ 3Dウーハー（逆相接続）の特性
４．GSV8 ＋ 3Dウーハー（同相接続）の特性
の順。
風が強い日だったので低域のノイズを拾っており、80Hzぐらいから下が盛り上がっているのは無視。
少々ドンシャリだが、同相接続がイイようだ。
ちょっと驚いたのが、FOSTEX GSV8 単体の特性で、FE87 だともう少しキレイな特性になっていると思っていたが、中域が凹んでいるし暴れもある。
かなり古いユニットなので、エッジやダンパーが劣化で変になっているのかな？ と思ったが、GSV8 の特性を見たら元々こんな感じの特性（300Hz辺りに山があり1kHzを中心に凹んでいて 2kHz以上に暴れあり）だったようだ。
ウーハーは100Hzの手前で急降下しており、それほど下には延びていない。
ユニットに比べて箱の容積が小さいのが原因だと思うが、これ以上大きいとディスクトップサイズじゃなくなるし、塩ビキャップを利用しているので、まぁこれでヨシとしよう。
もしかするとディスクトップじゃなく、机の下（ディスクボトム？）にでも置いた方がイイのかもしれない。
縦でも横でも適当に転がしておけばイイし、構造的にスピーカーのコーン紙を蹴破る心配も無いし、GSV8 とは離した方が特性的にも良さそうな気がする。
マイクは視聴位置（液晶ディスプレイの正面から50cmぐらい離れた位置）に設置。
グラフは、上から、
１．FOSTEX GSV8（ユニットは FE87） 単体の特性
２．3Dウーハー 単体の特性
３．GSV8 ＋ 3Dウーハー（逆相接続）の特性
４．GSV8 ＋ 3Dウーハー（同相接続）の特性
の順。
風が強い日だったので低域のノイズを拾っており、80Hzぐらいから下が盛り上がっているのは無視。
少々ドンシャリだが、同相接続がイイようだ。
ちょっと驚いたのが、FOSTEX GSV8 単体の特性で、FE87 だともう少しキレイな特性になっていると思っていたが、中域が凹んでいるし暴れもある。
かなり古いユニットなので、エッジやダンパーが劣化で変になっているのかな？ と思ったが、GSV8 の特性を見たら元々こんな感じの特性（300Hz辺りに山があり1kHzを中心に凹んでいて 2kHz以上に暴れあり）だったようだ。
ウーハーは100Hzの手前で急降下しており、それほど下には延びていない。
ユニットに比べて箱の容積が小さいのが原因だと思うが、これ以上大きいとディスクトップサイズじゃなくなるし、塩ビキャップを利用しているので、まぁこれでヨシとしよう。
もしかするとディスクトップじゃなく、机の下（ディスクボトム？）にでも置いた方がイイのかもしれない。
縦でも横でも適当に転がしておけばイイし、構造的にスピーカーのコーン紙を蹴破る心配も無いし、GSV8 とは離した方が特性的にも良さそうな気がする。
パソコン用システムにウーハー追加 ― 2013年03月15日
密閉型3Dウーハーをディスクトップに置いてみた。
パソコン用のシステムには、スピーカーは FOSTEX の GSV8（以前CRTの横に置いていたのでユニットはFE87に交換してある。オリジナルはFE83。）、アンプは月刊Stereo誌付録のデジタルアンプ LXA-OT1 を使用していて、これに今回のウーハーを追加した。
GSV8 だけだと低域不足で積極的に音楽を聴こうとは思わなかったし、時々YouTubeを見る程度で基本的にはパソコンの警告音などが鳴ればイイぐらいに思っていたが、ウーハー追加で音に厚みがでてきて音楽や映画鑑賞ができるレベルになった。
しばし、DVD のアマデウスを鑑賞してしまった。
パソコン用のシステムには、スピーカーは FOSTEX の GSV8（以前CRTの横に置いていたのでユニットはFE87に交換してある。オリジナルはFE83。）、アンプは月刊Stereo誌付録のデジタルアンプ LXA-OT1 を使用していて、これに今回のウーハーを追加した。
GSV8 だけだと低域不足で積極的に音楽を聴こうとは思わなかったし、時々YouTubeを見る程度で基本的にはパソコンの警告音などが鳴ればイイぐらいに思っていたが、ウーハー追加で音に厚みがでてきて音楽や映画鑑賞ができるレベルになった。
しばし、DVD のアマデウスを鑑賞してしまった。
ディスクトップ用密閉型3Dウーハー ― 2013年03月13日
N-BOXのスピーカー検討中に購入したが結局使わなかったウーハーを利用して、ディスクトップ用（パソコン用）の密閉型3Dウーハーを作った。
構造は単純で、長い（約24cm）寸切りボルト4本の中央に、（丸く切った）バッフル板 ・ スピーカーユニット ・ 長さ30mmの円筒形スペーサー ・ スピーカーユニット ・ バッフル板 を通してナットで固定。
さらに、ボルトの両端に（ボルトの位置に穴を開けた）呼び径150mmの塩ビキャップを通して、袋ナットで止める。
中には、3.0mHの空芯コイルと100uFのコンデンサーでハイカット用のネットワークを組み込んである。
立てて使う予定で、上・下 で L＋R になっていて、音は向かい合わせのスピーカー間の隙間から出てくる。
構造は単純で、長い（約24cm）寸切りボルト4本の中央に、（丸く切った）バッフル板 ・ スピーカーユニット ・ 長さ30mmの円筒形スペーサー ・ スピーカーユニット ・ バッフル板 を通してナットで固定。
さらに、ボルトの両端に（ボルトの位置に穴を開けた）呼び径150mmの塩ビキャップを通して、袋ナットで止める。
中には、3.0mHの空芯コイルと100uFのコンデンサーでハイカット用のネットワークを組み込んである。
立てて使う予定で、上・下 で L＋R になっていて、音は向かい合わせのスピーカー間の隙間から出てくる。
